Конечные передачи - последняя ступень трансмиссии. Они предназначены для увеличения крутящего момента и уменьшения частоты вращения ведущих колес. В некоторых случаях их используют и для изменения дорожного просвета пропашного трактора. Конечные передачи устанавливают на всех тракторах большой грузоподъемности. Конечная передача представляет собой одно- или двухступенчатый редуктор, состоящий из цилиндрических зубчатых колес с постоянным зацеплением, или планетарный редуктор.
Одноступенчатая конечная передача колесных тракторов семейства «Беларусь» состоит из пары цилиндрических зубчатых колес. Они установлены сразу за дифференциалом и расположены в корпусе заднего моста. Ведомое цилиндрическое зубчатое колесо шлицевой ступицей соединяется с валом ведущего колеса, который устанавливается в шарикоподшипниках рукавов заднего моста.
Конечная передача трактора К-701 (колесный редуктор) представляет собой планетарный редуктор с прямозубыми цилиндрическими зубчатыми колесами. Основные детали этой передачи: ступица 3 (Рис. 100), водило 1, три сателлита 18, коронное колесо 17 с внутренними зубьями, солнечное зубчатое колесо и вал 25 ведущего колеса трактора.
Солнечное зубчатое колесо 23 закреплено на шлицах ведущего вала стопорными кольцами и находится в постоянном зацеплении с тремя сателлитами 18. Сателлиты вращаются в роликовых подшипниках, которые установлены на пальцах. Пальцы жестко соединены с водилом 1, которое прикреплено болтами к ступице 3, вращающейся в роликовом 2 и двух шариковых 4 подшипниках. К ступице крепят тормозной барабан 16, а к водилу - ведущее колесо трактора.
Сателлиты 18 находятся одновременно в зацеплении с внутренними зубьями неподвижного коронного зубчатого колеса 17, посаженного на шлицы трубы 15 кожуха заднего моста.
При вращении ведущего вала 25 солнечное зубчатое колесо 23 вращает сателлиты 18, вынуждая их катиться по неподвижному коронному зубчатому колесу 17 и вращать водило 1 и ведущее колесо трактора. Поскольку число зубьев солнечного зубчатого колеса меньше, чем коронного, то частота вращения ведущего колеса меньше, чем ведущего вала 25.
 |

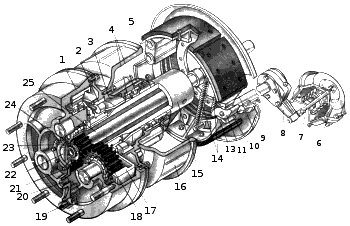

Рис. 100. Конечная передача трактора К-701: 1 — водило; 2 — роликовый подшипник; 3 — ступица; 4 и 24 — шариковые подшипники; 5 — эксцентриковые оси; 6 — тормозная камера; 7 — шток тормозной камеры; 8 — рычаг тормоза; 9 — суппорт; 10 — накладка; 11 —сухарь; 12 — разжимной кулак; 13 — колодка тормоза; 14 — пружины; 15 — труба кожуха; 16—тормозной барабан; 17 — коронное зубчатое колесо; 18 — сателлит; 19 — сливная пробка; 20 — контрольная пробка; 21 — прокладка; 22 — крышка; 23 — солнечное зубчатое колесо; 25 — вал ведущего колеса. |
