На тракторе Т-150 установлена фрикционная сухая двухдисковая постоянно замкнутая муфта сцепления с механическим приводом выключения, имеющим сервомеханизм.
 |

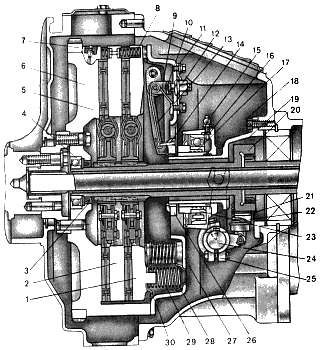

Ведущие детали муфты сцепления— маховик 5 (рис. 83), промежуточный 2 и нажимной 1 диски, кожух 27. Выступы промежуточного и нажимного дисков входят в четыре паза маховика, благодаря чему диски могут перемещаться вдоль оси муфты, вращаясь совместно с маховиком. Ведомые детали муфты два диска 6 с фрикционными накладками и гасителем крутильных колебаний. Эти диски зажаты между маховиком 5, промежуточным и нажимным дисками двадцатью нажимными пружинами 29, которые центрируются в стаканах 28 и 30 нажимного диска и кожуха. Рис. 83. Муфта сцепления трактора Т-150: 1 — нажимной диск; 2 — промежуточный диск; 3 — уплотнение; 4 и 23 — подшипники; 5 — маховик; 6 — ведомый диск; 7 и 15 — масленки; 8 и 9 — отжимные пружины; 10 — вилка; 11 — стопорная пластина; 12 — регулировочная гайка; 13 — отжимной рычаг; 14 — скоба; 16 — отводка; 17 — упор; 18 — корпус; 19 — задний стакан; 20 — ведомый вал; 21 — фрикционная накладка; 22 — тормозная колодк; 24 — валик выключения; 25 — вилка выключения; 26 — нажимное кольцо; 27 — кожух; 28 и 30 — стаканы пружины; 29 — нажимная пружина. |
С обеих сторон промежуточного диска установлено по четыре отжимные пружины 8, которые обеспечивают равномерное разъединение ведомых дисков и установку промежуточного диска 2 в среднем положении при выключении муфты сцепления.
Механизм выключения муфты сцепления состоит из отводки 16 и четырех отжимных рычагов 13, которые короткими плечами соединены с приливами нажимного диска, а к длинным плечам рычагов скобами 14 прикреплено нажимное кольцо 26. На рычаги 13 установлены отжимные пружины 9, исключающие самопроизвольное качание рычагов. Отводка 16 состоит из корпуса, шарикового подшипника 23 с упором 17 и уплотнения. Отводка перемещается по цилиндрическому выступу заднего стакана 19 корпуса 18 муфты сцепления.
 |

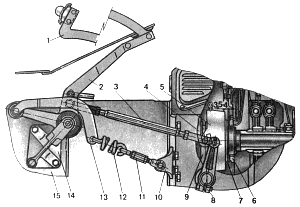

Цапфы отводки входят в зевы вилки 25, которая закреплена на валике 24. Валик поворачивается в опорах корпуса муфты. На правом наружном конце валика 24 закреплен поворотный рычаг 8 (рис. 84), соединенный тягой 3 с педалью 1 управления. Рис. 84. Привод выключения муфты сцепления трактора Т-150:1 — педаль; 2— двуплечий рычаг; 3 — тяга; 4 — задний стакан; 5 — отводка; 6 — нажимное кольцо; 7 — упор; 8 — поворотный рычаг; 9 — вилка выключения; 10—кронштейн тяги; 11—тяга сервомеханизма; 12 — пружина сервомеханизма; 13 — серьга; 14 — кронштейн; 15—корпус коробки передач. |
Муфта сцепления снабжена тормозком колодочного типа, притормаживающим ведомые детали муфты при ее выключении, что обеспечивает безударное включение режимов. Тормозок состоит из колодки 22 (см. рис. 83) с приклепанной к ней фрикционной накладкой 21, которая при выключении муфты сцепления прижимается к хвостовику ведомого вала 20 большего диаметра и создает тормозной момент.
Для облегчения выключения муфты сцепления ее привод оснащен механическим сервомеханизмом. Педаль 1 (см. рис. 84) прикреплена к длинному плечу рычага 2, который поворачивается на оси. Ось установлена в цапфах кронштейна 14 и зафиксирована стопорным болтом. Кронштейн прикреплен к корпусу 15 коробки передач. Короткое плечо рычага 2 связано с серьгой 13. Один конец пружины 12 сервомеханизма соединен с серьгой 13, а другой — с тягой 11, шарнирно связанной с кронштейном 10. Длинное плечо рычага 2 через регулируемую тягу 3 соединено с поворотным рычагом 8 валика выключения муфты сцепления.
Для выключения муфты сцепления нажимают на педаль 1. При этом двуплечий рычаг 2 поворачивается вокруг оси и через тягу 3 поворачивает рычаг 8 вместе с валиком. Вилка 9 перемещает отводку 5 вперед, торец (упор) 7 которой действует на упорное (нажимное) кольцо 6, поворачивая отжимные рычаги вокруг пальцев. Короткие плечи рычагов отводят нажимной диск назад, а промежуточный диск при этом под действием пружин устанавливается в среднее положение. Ведомые диски освобождаются, и передача вращения от маховика на вал муфты сцепления прекращается.
Во время выключения муфты сцепления вместе с валиком выключения поворачивается и рычажок тормозка, перемещая вверх колодку, которая в дальнейшем затормаживает вал муфты сцепления под действием усилия пружины тормозка.
При нажатии на педаль в начальный момент пружина 12 сервомеханизма растягивается. После того как ось симметрии короткого плеча рычага 2 пройдет через линию оси симметрии пружины 12, пружина начинает сжиматься и помогает поворачивать двуплечий рычаг, снижая усилие, необходимое для выключения муфты сцепления.
При отпускании педали под действием силы двадцати нажимных пружин муфты сцепления пружина 12 сервомеханизма растягивается до тех пор, пока ось симметрии короткого плеча рычага 2 не пересечет линию оси симметрии пружины. После этого пружина сжимается и перемещает двуплечий рычаг до упора в пол кабины.
